Azure Communication Services

Présentation

Cette approche attribue un numéro de téléphone à votre agent. Un appelant le compose, Azure Communication Services (ACS) répond avec un streaming multimédia bidirectionnel, puis un petit pont relaie l’audio PCM entre ACS et l’agent ElevenLabs à l’aide du protocole WebSocket d’agent standard. Il s’agit du modèle de centre de contact / IVR, similaire à un déploiement de SIP trunking, avec ACS comme opérateur.

Cette solution se connecte également à Teams de deux façons : un utilisateur Teams disposant d’un Calling Plan peut appeler directement le numéro ACS, ou vous pouvez placer Teams Phone Extensibility devant ce numéro afin que les appels vers un compte de ressource Teams soient acheminés vers ACS.

Fonctionnement

L’audio est en PCM 16 kHz mono sur les deux liaisons, le format d’entrée/sortie de l’agent étant pcm_16000, il est donc transmis en base64 sans rééchantillonnage.

Le pont expose les routes suivantes :

Prérequis

1. Un abonnement Azure payant (MCA / EA / Pay-As-You-Go), les abonnements gratuits, d’essai ou sponsorisés ne peuvent pas acheter de numéros.
2. Une ressource Azure Communication Services.
3. Un hôte HTTPS pour le pont avec un WebSocket public, Azure Container Apps, App Service ou une VM.
4. Un agent ElevenLabs configuré en PCM 16000 Hz sur les deux liaisons : format de sortie TTS dans l’onglet Voice, format audio d’entrée utilisateur dans l’onglet Advanced.

Autorisations et rôles

Étape 1 : provisionnez la ressource ACS et le numéro

RG=my-rg
# Register providers (once)
az provider register -n Microsoft.Communication --wait
az provider register -n Microsoft.EventGrid --wait
# Create the ACS resource
az communication create --name my-acs --resource-group $RG \
  --location global --data-location unitedstates

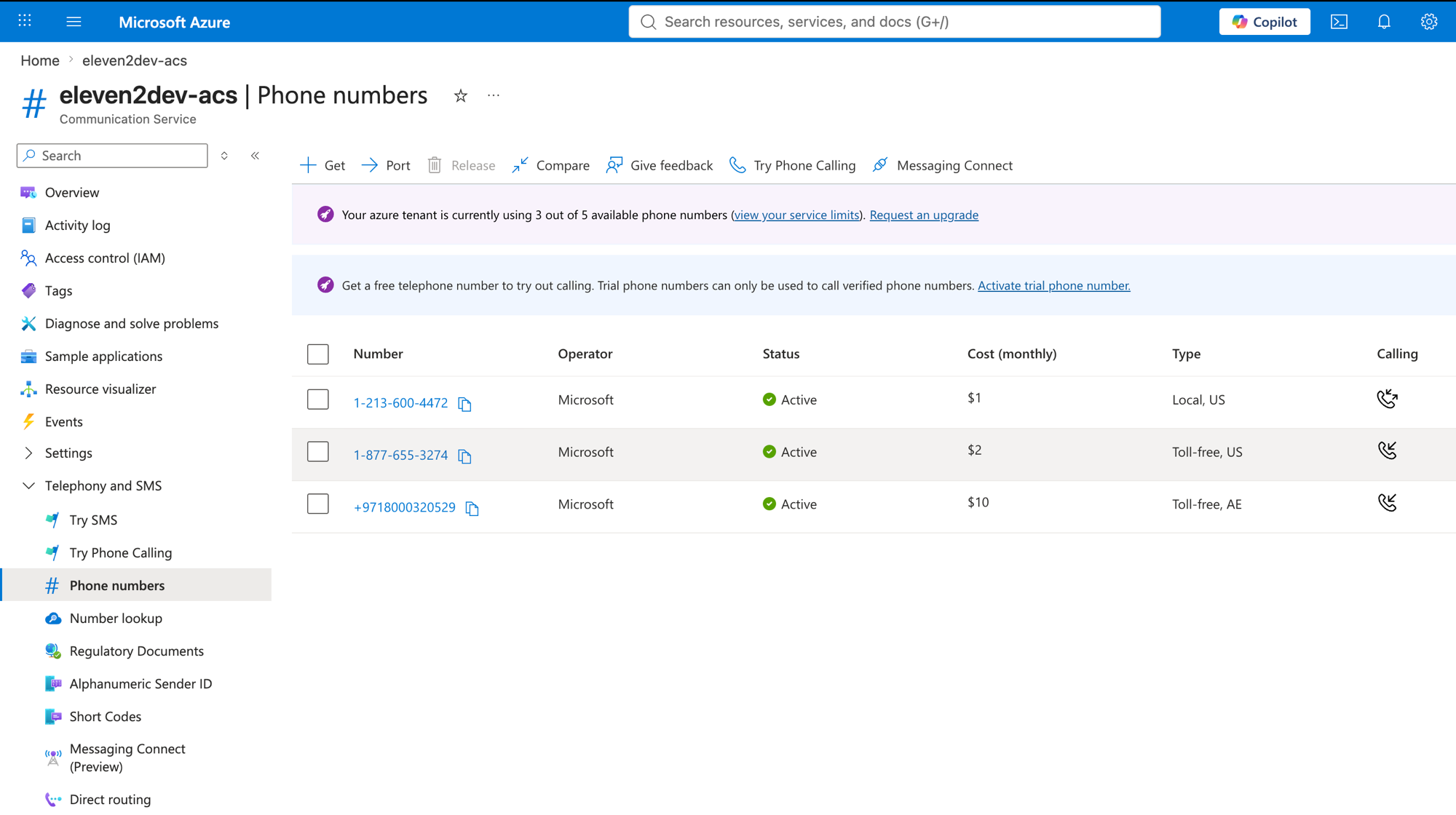

Achetez un numéro dans la ressource, Portal → votre ressource ACS → Phone numbers → Get, ou utilisez le SDK phone-numbers. Pour un agent qui répond aux appels, un numéro avec les appels entrants suffit ; ajoutez la capacité sortante si vous souhaitez également utiliser /api/outboundCall.

Pour vérifier depuis la CLI, nécessite az extension add --name communication, et récupérer la chaîne de connexion que le pont utilise comme ACS_CONNECTION_STRING :

CONN=$(az communication list-key -n my-acs -g $RG --query primaryConnectionString -o tsv)
az communication phonenumber list --connection-string "$CONN" --query "[].phoneNumber"

Étape 2 : déployez le pont

Le pont est une petite application Flask + flask-sock utilisant azure-communication-callautomation. Voici le cœur du flux entrant :

from azure.communication.callautomation import (
    CallAutomationClient, MediaStreamingOptions, StreamingTransportType,
    MediaStreamingContentType, MediaStreamingAudioChannelType, AudioFormat,
)
@app.route("/api/incomingCall", methods=["POST"])
def incoming_call():
    for event in request.get_json():
        # Event Grid subscription validation handshake
        if event.get("eventType") == "Microsoft.EventGrid.SubscriptionValidationEvent":
            return jsonify({"validationResponse": event["data"]["validationCode"]})
        if event.get("eventType") == "Microsoft.Communication.IncomingCall":
            client = CallAutomationClient.from_connection_string(ACS_CONNECTION_STRING)
            client.answer_call(
                incoming_call_context=event["data"]["incomingCallContext"],
                callback_url=f"https://{HOST}/api/callbacks",
                media_streaming=MediaStreamingOptions(
                    transport_url=f"wss://{HOST}/ws",
                    transport_type=StreamingTransportType.WEBSOCKET,
                    content_type=MediaStreamingContentType.AUDIO,
                    audio_channel_type=MediaStreamingAudioChannelType.MIXED,
                    start_media_streaming=True,
                    enable_bidirectional=True,
                    audio_format=AudioFormat.PCM16_K_MONO,
                ),
            )
    return jsonify({"status": "ok"})

Sur le socket /ws, relayez PCM16 dans les deux sens : transférez les frames ACS AudioData à ElevenLabs sous la forme {"user_audio_chunk": "<base64>"}, puis renvoyez l’audio de l’agent sous la forme {"Kind":"AudioData","AudioData":{"Data":"<base64>"},"StopAudio":null}. La première frame envoyée par ACS est AudioMetadata, le format négocié, enregistrez-la dans les logs et ignorez-la. Le côté ElevenLabs utilise le protocole WebSocket d’agent standard.

import asyncio, json, os, queue, threading, websockets
from flask_sock import Sock
sock = Sock(app)
AGENT_ID = os.environ["ELEVENLABS_AGENT_ID"]
# US default; data residency: wss://api.eu.residency.elevenlabs.io, .in., or .sg.
EL_ORIGIN = os.environ.get("ELEVENLABS_ORIGIN", "wss://api.elevenlabs.io")
EL_WS = f"{EL_ORIGIN}/v1/convai/conversation?agent_id={AGENT_ID}"
@sock.route("/ws")
def media_stream(ws):
    loop = asyncio.new_event_loop()
    el = {"ws": None}
    to_acs = queue.Queue()  # outbound frames; only this handler thread touches `ws`
    async def el_session():
        async with websockets.connect(EL_WS) as elws:
            el["ws"] = elws
            await elws.send(json.dumps({"type": "conversation_initiation_client_data"}))
            async for msg in elws:
                data = json.loads(msg)
                kind = data.get("type")
                if kind == "audio":  # agent audio -> caller
                    b64 = data["audio_event"]["audio_base_64"]
                    to_acs.put({"Kind": "AudioData", "AudioData": {"Data": b64}, "StopAudio": None})
                elif kind == "ping":
                    await elws.send(json.dumps({"type": "pong", "event_id": data["ping_event"]["event_id"]}))
                elif kind == "interruption":  # barge-in
                    to_acs.put({"Kind": "StopAudio", "AudioData": None, "StopAudio": {}})
    threading.Thread(target=lambda: loop.run_until_complete(el_session()), daemon=True).start()
    # Keep all ACS-socket I/O on this one thread: receive with a short timeout,
    # then drain any audio the ElevenLabs thread queued. Sending from the other
    # thread would race flask-sock and corrupt the stream.
    try:
        while True:
            raw = ws.receive(timeout=0.02)  # None when no frame arrived this tick
            if raw:
                evt = json.loads(raw)
                if evt.get("kind") == "AudioData" and el["ws"]:  # caller audio -> agent
                    asyncio.run_coroutine_threadsafe(
                        el["ws"].send(json.dumps({"user_audio_chunk": evt["audioData"]["data"]})), loop)
            while not to_acs.empty():
                ws.send(json.dumps(to_acs.get_nowait()))
    except Exception:
        pass  # ACS socket closed

Déployez vers Azure Container Apps et récupérez le FQDN public :

az containerapp up --name acs-el-bridge --resource-group $RG \
  --source . --ingress external --target-port 8080 \
  --env-vars ELEVENLABS_AGENT_ID=$AGENT_ID \
    ELEVENLABS_ORIGIN=wss://api.elevenlabs.io
FQDN=$(az containerapp show -n acs-el-bridge -g $RG \
  --query properties.configuration.ingress.fqdn -o tsv)

Définissez ensuite BRIDGE_PUBLIC_HOST=$FQDN et la chaîne de connexion ACS, comme secret, dans l’application.

Étape 3 : acheminez IncomingCall vers le pont

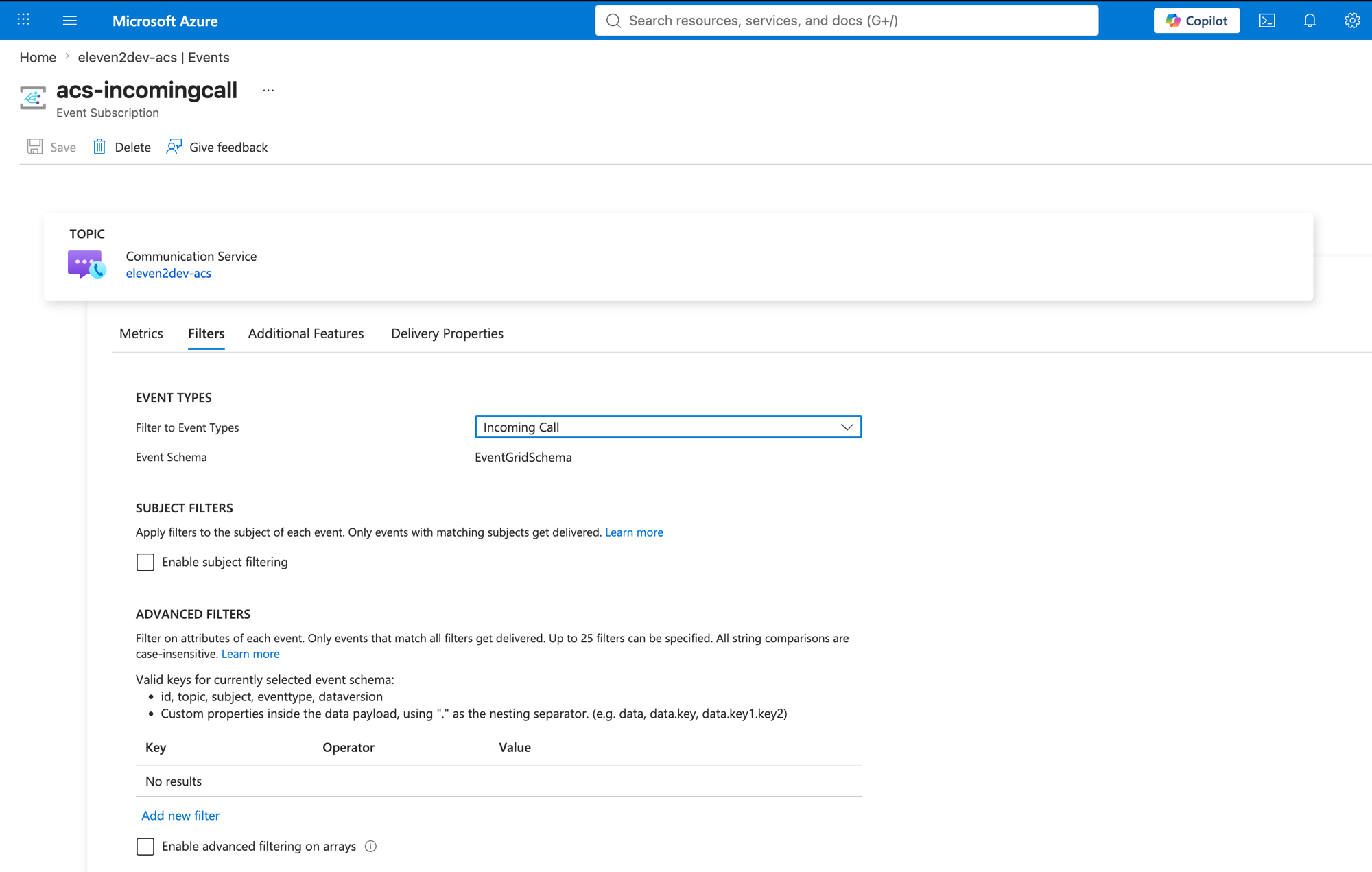

Créez un abonnement Event Grid sur la ressource ACS qui publie IncomingCall vers le pont. La négociation de validation du pont, ci-dessus, finalise automatiquement l’abonnement.

ACS_ID=$(az communication show -n my-acs -g $RG --query id -o tsv)
az eventgrid event-subscription create \
  --name acs-incomingcall \
  --source-resource-id "$ACS_ID" \
  --endpoint "https://$FQDN/api/incomingCall" \
  --endpoint-type webhook \
  --included-event-types Microsoft.Communication.IncomingCall
# Verify — should print "Succeeded"
az eventgrid event-subscription show --name acs-incomingcall \
  --source-resource-id "$ACS_ID" --query provisioningState -o tsv

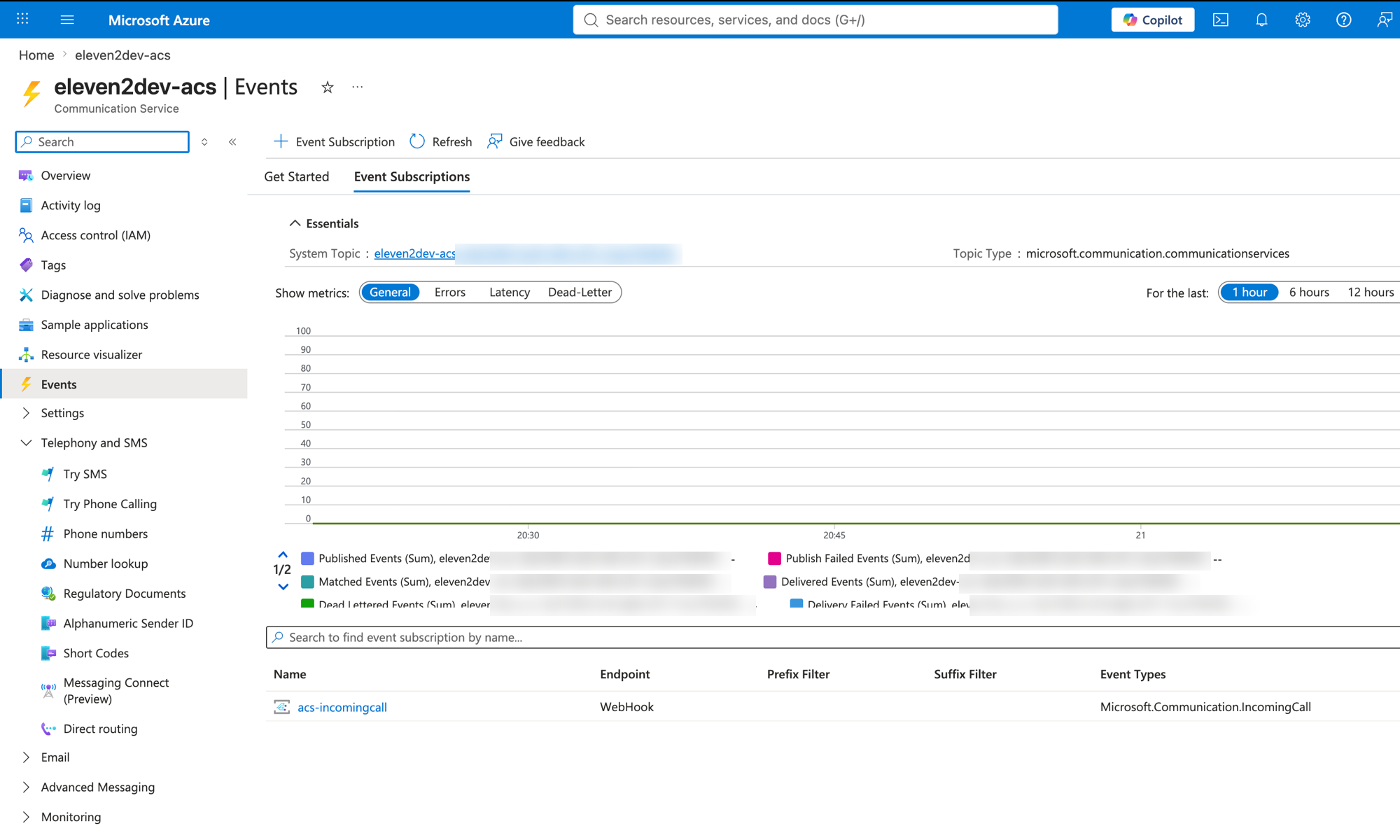

L’abonnement apparaît dans le panneau Events de la ressource ACS :

Composez le numéro, l’agent répond.

Connexion à Teams

• Appel direct : un utilisateur Teams avec Teams Phone + un Calling Plan peut appeler le numéro ACS comme n’importe quel numéro externe.
• Compte de ressource Teams (TPE) : liez un compte de ressource Teams à la ressource ACS avec Teams Phone Extensibility afin que les appels vers le compte de ressource déclenchent le même flux IncomingCall → pont.

Fin d’appel

Lorsque l’agent termine la conversation, par exemple avec son outil End Call, ElevenLabs ferme le WebSocket. Raccrochez la liaison ACS afin que l’appelant ne reste pas sur une ligne inactive :

CallAutomationClient.from_connection_string(ACS_CONNECTION_STRING) \
    .get_call_connection(call_connection_id).hang_up(is_for_everyone=True)

Transfert assisté vers un humain

Les outils de transfert natifs d’ElevenLabs s’appliquent uniquement lorsqu’ElevenLabs gère la téléphonie. Ici, l’agent déclenche donc un outil client personnalisé, par exemple transfer_to_human, que votre pont gère en ajoutant la personne à l’appel en cours avec add_participant, transfert assisté, plutôt qu’en effectuant un transfert aveugle :

conn = client.get_call_connection(call_connection_id)
conn.add_participant(
    PhoneNumberIdentifier(human_number),
    source_caller_id_number=PhoneNumberIdentifier(your_outbound_number),
    invitation_timeout=30,
)
# then mute the bot and skip the end-of-call hangup so the human's leg survives

ACS envoie les callbacks AddParticipantSucceeded / AddParticipantFailed à /api/callbacks. Renvoyez un client_tool_result à l’agent afin qu’il puisse prononcer sa phrase de transfert. Consultez les outils système pour la configuration côté agent.

Résolution des problèmes

Liens utiles

• Présentation d’ACS Call Automation
• Streaming audio ACS
• Actions de contrôle des appels, transfert / ajout de participant
• Teams Phone Extensibility
• Protocole WebSocket d’agent
• SIP trunking ElevenLabs
