Azure Communication Services

Descripción general

Este enfoque proporciona a tu agente un número de teléfono. Quien llama lo marca, Azure Communication Services (ACS) responde con streaming multimedia bidireccional, y un pequeño puente transmite audio PCM entre ACS y el agente de ElevenLabs mediante el protocolo WebSocket de agentes estándar. Es el patrón de centro de contacto/IVR, la misma arquitectura que una implementación de trunking SIP, con ACS como operador.

También se conecta a Teams de dos formas: un usuario de Teams con un plan de llamadas puede marcar directamente el número de ACS, o puedes poner delante del número Teams Phone Extensibility para que las llamadas a una cuenta de recursos de Teams se dirijan a ACS.

Cómo funciona

El audio es PCM mono de 16 kHz en ambos extremos (el formato de entrada/salida del agente es pcm_16000), por lo que se transmite como base64 sin remuestreo.

El puente expone estas rutas:

Requisitos

1. Una suscripción de Azure de pago (MCA / EA / Pay-As-You-Go); las suscripciones gratuitas, de prueba o patrocinadas no pueden comprar números.
2. Un recurso de Azure Communication Services.
3. Un host HTTPS para el puente con un WebSocket público (Azure Container Apps, App Service o una VM).
4. Un agente de ElevenLabs configurado en PCM 16000 Hz en ambos extremos: formato de salida TTS en la pestaña Voz y formato de audio de entrada de usuario en la pestaña Avanzado.

Permisos y roles

Paso 1: aprovisiona el recurso y el número de ACS

RG=my-rg
# Register providers (once)
az provider register -n Microsoft.Communication --wait
az provider register -n Microsoft.EventGrid --wait
# Create the ACS resource
az communication create --name my-acs --resource-group $RG \
  --location global --data-location unitedstates

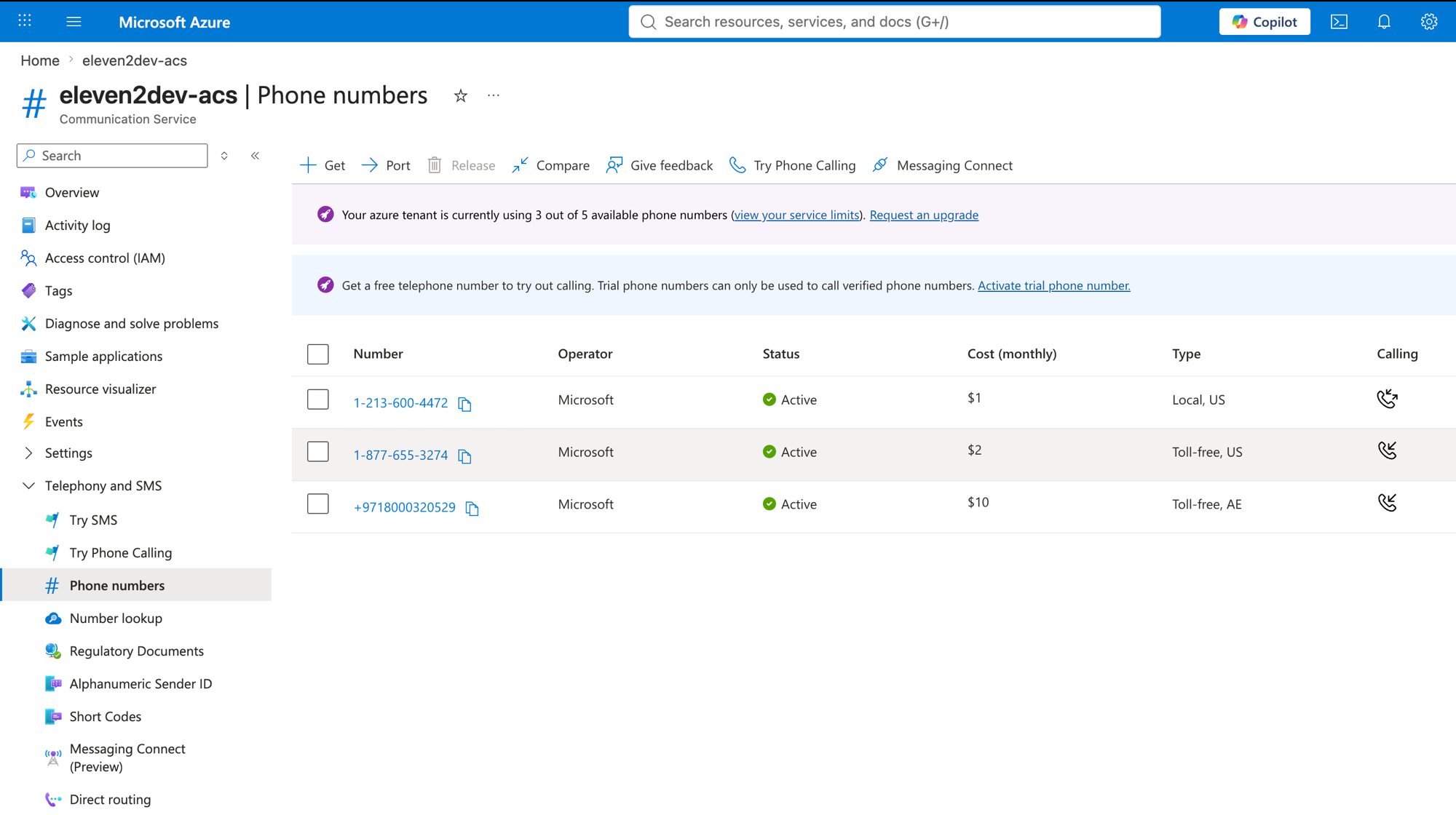

Compra un número en el recurso (Portal → tu recurso ACS → Números de teléfono → Obtener, o el SDK de phone-numbers). Para un agente que responde llamadas, basta con un número con llamadas entrantes; añade la capacidad saliente si también quieres usar /api/outboundCall.

Para verificarlo desde la CLI (requiere az extension add --name communication) y obtener la cadena de conexión que el puente utiliza como ACS_CONNECTION_STRING:

CONN=$(az communication list-key -n my-acs -g $RG --query primaryConnectionString -o tsv)
az communication phonenumber list --connection-string "$CONN" --query "[].phoneNumber"

Paso 2: despliega el puente

El puente es una pequeña aplicación Flask + flask-sock que utiliza azure-communication-callautomation. El núcleo del flujo entrante:

from azure.communication.callautomation import (
    CallAutomationClient, MediaStreamingOptions, StreamingTransportType,
    MediaStreamingContentType, MediaStreamingAudioChannelType, AudioFormat,
)
@app.route("/api/incomingCall", methods=["POST"])
def incoming_call():
    for event in request.get_json():
        # Event Grid subscription validation handshake
        if event.get("eventType") == "Microsoft.EventGrid.SubscriptionValidationEvent":
            return jsonify({"validationResponse": event["data"]["validationCode"]})
        if event.get("eventType") == "Microsoft.Communication.IncomingCall":
            client = CallAutomationClient.from_connection_string(ACS_CONNECTION_STRING)
            client.answer_call(
                incoming_call_context=event["data"]["incomingCallContext"],
                callback_url=f"https://{HOST}/api/callbacks",
                media_streaming=MediaStreamingOptions(
                    transport_url=f"wss://{HOST}/ws",
                    transport_type=StreamingTransportType.WEBSOCKET,
                    content_type=MediaStreamingContentType.AUDIO,
                    audio_channel_type=MediaStreamingAudioChannelType.MIXED,
                    start_media_streaming=True,
                    enable_bidirectional=True,
                    audio_format=AudioFormat.PCM16_K_MONO,
                ),
            )
    return jsonify({"status": "ok"})

En el socket /ws, transmite PCM16 en ambos sentidos: reenvía los frames AudioData de ACS a ElevenLabs como {"user_audio_chunk": "<base64>"} y devuelve el audio del agente como {"Kind":"AudioData","AudioData":{"Data":"<base64>"},"StopAudio":null}. El primer frame que envía ACS es AudioMetadata (el formato negociado): regístralo e ignóralo. El lado de ElevenLabs utiliza el protocolo WebSocket de agentes estándar.

import asyncio, json, os, queue, threading, websockets
from flask_sock import Sock
sock = Sock(app)
AGENT_ID = os.environ["ELEVENLABS_AGENT_ID"]
# US default; data residency: wss://api.eu.residency.elevenlabs.io, .in., or .sg.
EL_ORIGIN = os.environ.get("ELEVENLABS_ORIGIN", "wss://api.elevenlabs.io")
EL_WS = f"{EL_ORIGIN}/v1/convai/conversation?agent_id={AGENT_ID}"
@sock.route("/ws")
def media_stream(ws):
    loop = asyncio.new_event_loop()
    el = {"ws": None}
    to_acs = queue.Queue()  # outbound frames; only this handler thread touches `ws`
    async def el_session():
        async with websockets.connect(EL_WS) as elws:
            el["ws"] = elws
            await elws.send(json.dumps({"type": "conversation_initiation_client_data"}))
            async for msg in elws:
                data = json.loads(msg)
                kind = data.get("type")
                if kind == "audio":  # agent audio -> caller
                    b64 = data["audio_event"]["audio_base_64"]
                    to_acs.put({"Kind": "AudioData", "AudioData": {"Data": b64}, "StopAudio": None})
                elif kind == "ping":
                    await elws.send(json.dumps({"type": "pong", "event_id": data["ping_event"]["event_id"]}))
                elif kind == "interruption":  # barge-in
                    to_acs.put({"Kind": "StopAudio", "AudioData": None, "StopAudio": {}})
    threading.Thread(target=lambda: loop.run_until_complete(el_session()), daemon=True).start()
    # Keep all ACS-socket I/O on this one thread: receive with a short timeout,
    # then drain any audio the ElevenLabs thread queued. Sending from the other
    # thread would race flask-sock and corrupt the stream.
    try:
        while True:
            raw = ws.receive(timeout=0.02)  # None when no frame arrived this tick
            if raw:
                evt = json.loads(raw)
                if evt.get("kind") == "AudioData" and el["ws"]:  # caller audio -> agent
                    asyncio.run_coroutine_threadsafe(
                        el["ws"].send(json.dumps({"user_audio_chunk": evt["audioData"]["data"]})), loop)
            while not to_acs.empty():
                ws.send(json.dumps(to_acs.get_nowait()))
    except Exception:
        pass  # ACS socket closed

Despliega en Azure Container Apps y captura el FQDN público:

az containerapp up --name acs-el-bridge --resource-group $RG \
  --source . --ingress external --target-port 8080 \
  --env-vars ELEVENLABS_AGENT_ID=$AGENT_ID \
    ELEVENLABS_ORIGIN=wss://api.elevenlabs.io
FQDN=$(az containerapp show -n acs-el-bridge -g $RG \
  --query properties.configuration.ingress.fqdn -o tsv)

Después, configura BRIDGE_PUBLIC_HOST=$FQDN y la cadena de conexión de ACS (como secreto) en la aplicación.

Paso 3: dirige IncomingCall al puente

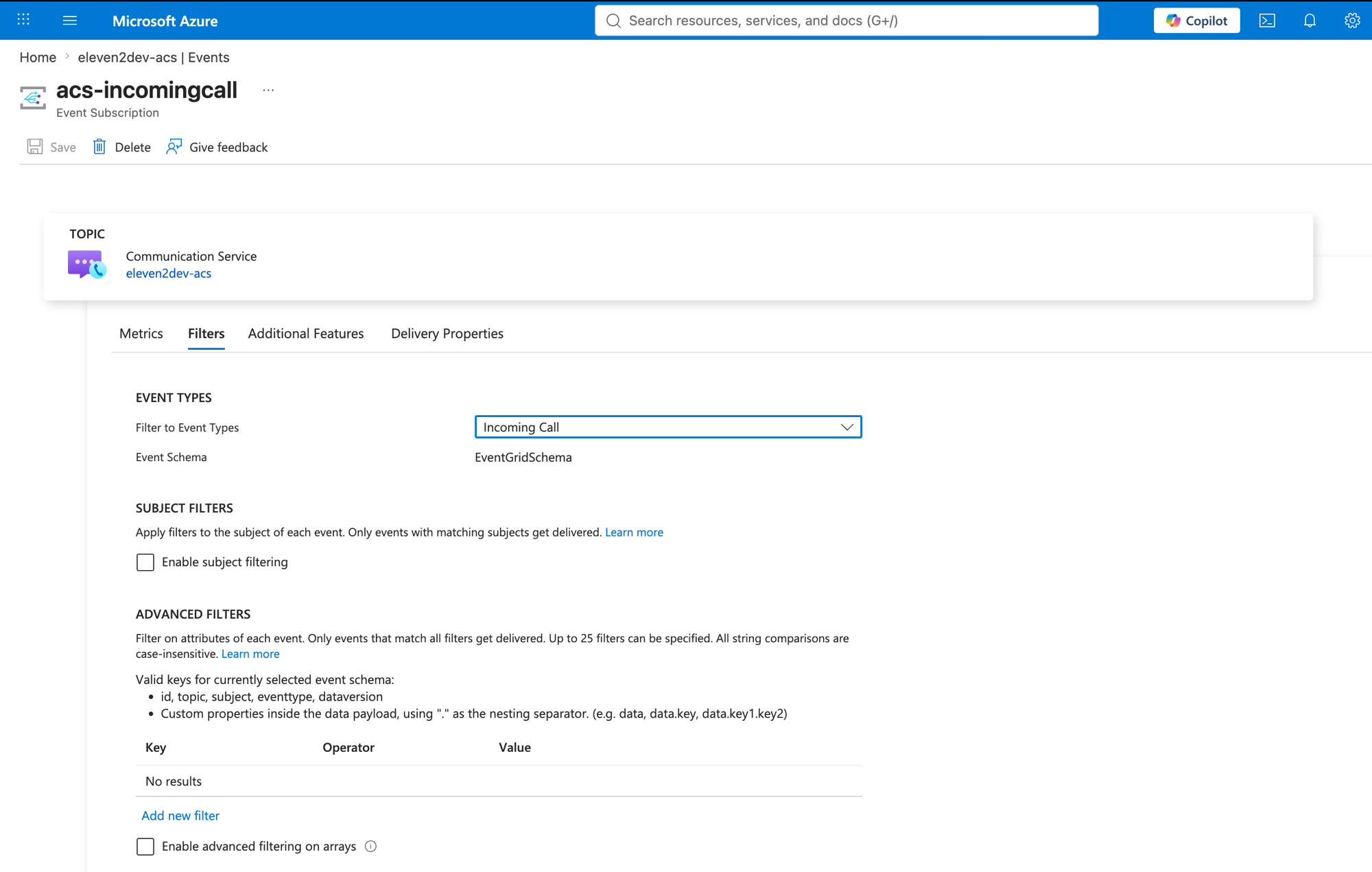

Crea una suscripción de Event Grid en el recurso ACS que publique IncomingCall en el puente. El protocolo de validación del puente (anterior) completa la suscripción automáticamente.

ACS_ID=$(az communication show -n my-acs -g $RG --query id -o tsv)
az eventgrid event-subscription create \
  --name acs-incomingcall \
  --source-resource-id "$ACS_ID" \
  --endpoint "https://$FQDN/api/incomingCall" \
  --endpoint-type webhook \
  --included-event-types Microsoft.Communication.IncomingCall
# Verify — should print "Succeeded"
az eventgrid event-subscription show --name acs-incomingcall \
  --source-resource-id "$ACS_ID" --query provisioningState -o tsv

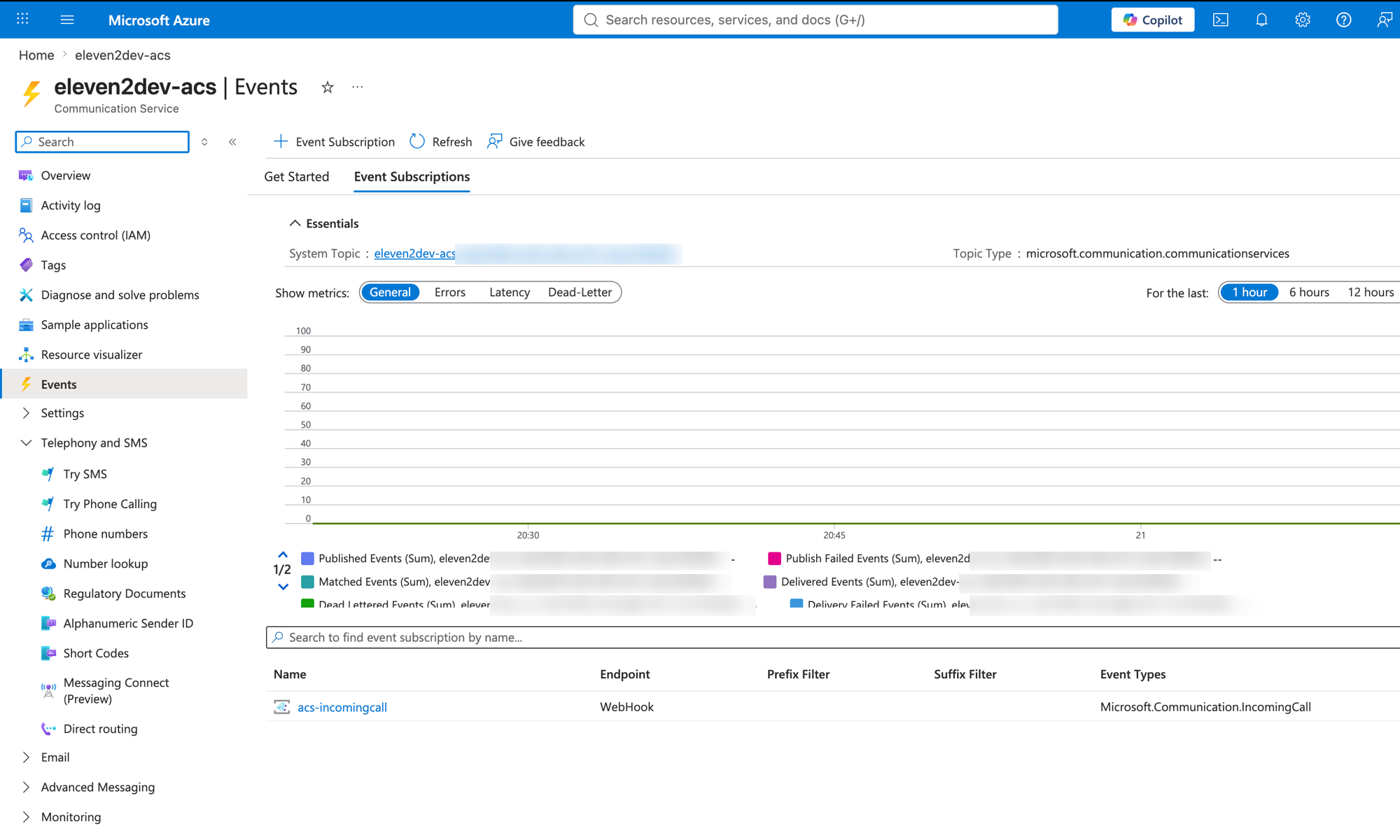

La suscripción aparece en el panel Events del recurso ACS:

Marca el número: el agente responderá.

Conexión con Teams

• Marcación directa: un usuario de Teams con Teams Phone y un plan de llamadas puede marcar el número de ACS como cualquier número externo.
• Cuenta de recursos de Teams (TPE): vincula una cuenta de recursos de Teams al recurso ACS con Teams Phone Extensibility para que las llamadas a la cuenta de recursos activen el mismo flujo IncomingCall → puente.

Fin de la llamada

Cuando el agente termina la conversación (por ejemplo, mediante su herramienta Finalizar llamada), ElevenLabs cierra el WebSocket. Cuelga el extremo de ACS para que quien llama no quede en una línea muerta:

CallAutomationClient.from_connection_string(ACS_CONNECTION_STRING) \
    .get_call_connection(call_connection_id).hang_up(is_for_everyone=True)

Transferencia asistida a una persona

Las herramientas de transferencia nativas de ElevenLabs solo se aplican cuando ElevenLabs gestiona la telefonía, así que aquí el agente activa una herramienta de cliente personalizada (por ejemplo, transfer_to_human) que tu puente gestiona añadiendo a la persona a la llamada activa con add_participant (asistida), en lugar de realizar una transferencia ciega:

conn = client.get_call_connection(call_connection_id)
conn.add_participant(
    PhoneNumberIdentifier(human_number),
    source_caller_id_number=PhoneNumberIdentifier(your_outbound_number),
    invitation_timeout=30,
)
# then mute the bot and skip the end-of-call hangup so the human's leg survives

ACS envía devoluciones de llamada AddParticipantSucceeded / AddParticipantFailed a /api/callbacks. Devuelve un client_tool_result al agente para que pueda decir su frase de transferencia. Consulta las herramientas del sistema para configurar el lado del agente.
