Bot d’appel Graph

Vue d’ensemble

Cette approche fait de l’agent une identité Teams appelable. Un utilisateur le recherche par son nom et l’appelle en tête-à-tête, l’agent répond en temps réel, sans numéro de téléphone, RTPC ni crédits de communication. C’est la seule approche appelable par son nom et la plus complexe à mettre en œuvre.

Elle utilise un bot de médias en temps réel Microsoft Graph (la plateforme d’appel Cloud Communications). Le SDK média (Microsoft.Skype.Bots.Media) fonctionne uniquement avec .NET sur Windows Server, il n’existe aucune option Linux ou autre que .NET pour l’audio brut lors des appels Teams.

Fonctionnement

Le bot répond avec des médias hébergés par l’application, reçoit 50 trames audio par seconde (PCM 16 kHz de 20 ms), les transmet à l’agent ElevenLabs via un WebSocket et diffuse l’audio de l’agent dans l’appel.

Prérequis

1. Un enregistrement Azure Bot et une application (enregistrement d’application Entra).
2. Des autorisations d’application Graph avec consentement administrateur : Calls.AccessMedia.All (médias bruts) et Calls.Initiate.All.
3. Une VM Windows Server (≥ 2 cœurs physiques, par exemple Standard_D4s_v3) avec une IP publique et des ports média ouverts.
4. Un certificat TLS signé par une AC sur un FQDN public pour le point de terminaison média/signalisation (la plateforme média refuse les certificats autosignés).
5. Un agent ElevenLabs configuré sur PCM 16000 Hz dans les deux sens : le format de sortie TTS dans l’onglet Voice, le format audio d’entrée utilisateur dans l’onglet Advanced.

Autorisations et rôles

Étape 1 : enregistrer le bot et les autorisations Graph

Créez un enregistrement d’application et un Azure Bot qui y est associé, puis accordez et approuvez les autorisations d’appel (vous devez être administrateur général ou administrateur de rôle privilégié pour donner votre consentement) :

APPID=$(az ad app create --display-name "ElevenLabs Teams Agent" \
  --sign-in-audience AzureADMyOrg --query appId -o tsv)
az ad sp create --id "$APPID"
# create a client secret and record it
az ad app credential reset --id "$APPID" --display-name bot --query password -o tsv
# Azure Bot bound to the app
az bot create --resource-group $RG --name el-teams-agent-bot \
  --app-type SingleTenant --appid "$APPID" --tenant-id $TENANT \
  --endpoint "https://YOUR_FQDN/api/messages" --sku S1

Accordez les deux rôles d’application Graph et le consentement administrateur (nécessite le rôle d’administrateur général ou d’administrateur de rôle privilégié), puis confirmez que les attributions ont bien été effectuées :

# Graph app roles: Calls.AccessMedia.All, Calls.Initiate.All
az ad app permission add --id "$APPID" --api 00000003-0000-0000-c000-000000000000 \
  --api-permissions a7a681dc-756e-4909-b988-f160edc6655f=Role \
    284383ee-7f6e-4e40-a2a8-e85dcb029101=Role
az ad app permission admin-consent --id "$APPID"
# Verify — should print both role ids
az rest --method GET \
  --url "https://graph.microsoft.com/v1.0/servicePrincipals(appId='$APPID')/appRoleAssignments" \
  --query "value[].appRoleId" -o tsv

GRAPH_SP=$(az ad sp show --id 00000003-0000-0000-c000-000000000000 --query id -o tsv)
BOT_SP=$(az ad sp show --id "$APPID" --query id -o tsv)
for ROLE in a7a681dc-756e-4909-b988-f160edc6655f 284383ee-7f6e-4e40-a2a8-e85dcb029101; do
  az rest --method POST \
    --url "https://graph.microsoft.com/v1.0/servicePrincipals/$GRAPH_SP/appRoleAssignedTo" \
    --body "{\"principalId\": \"$BOT_SP\", \"resourceId\": \"$GRAPH_SP\", \"appRoleId\": \"$ROLE\"}"
done

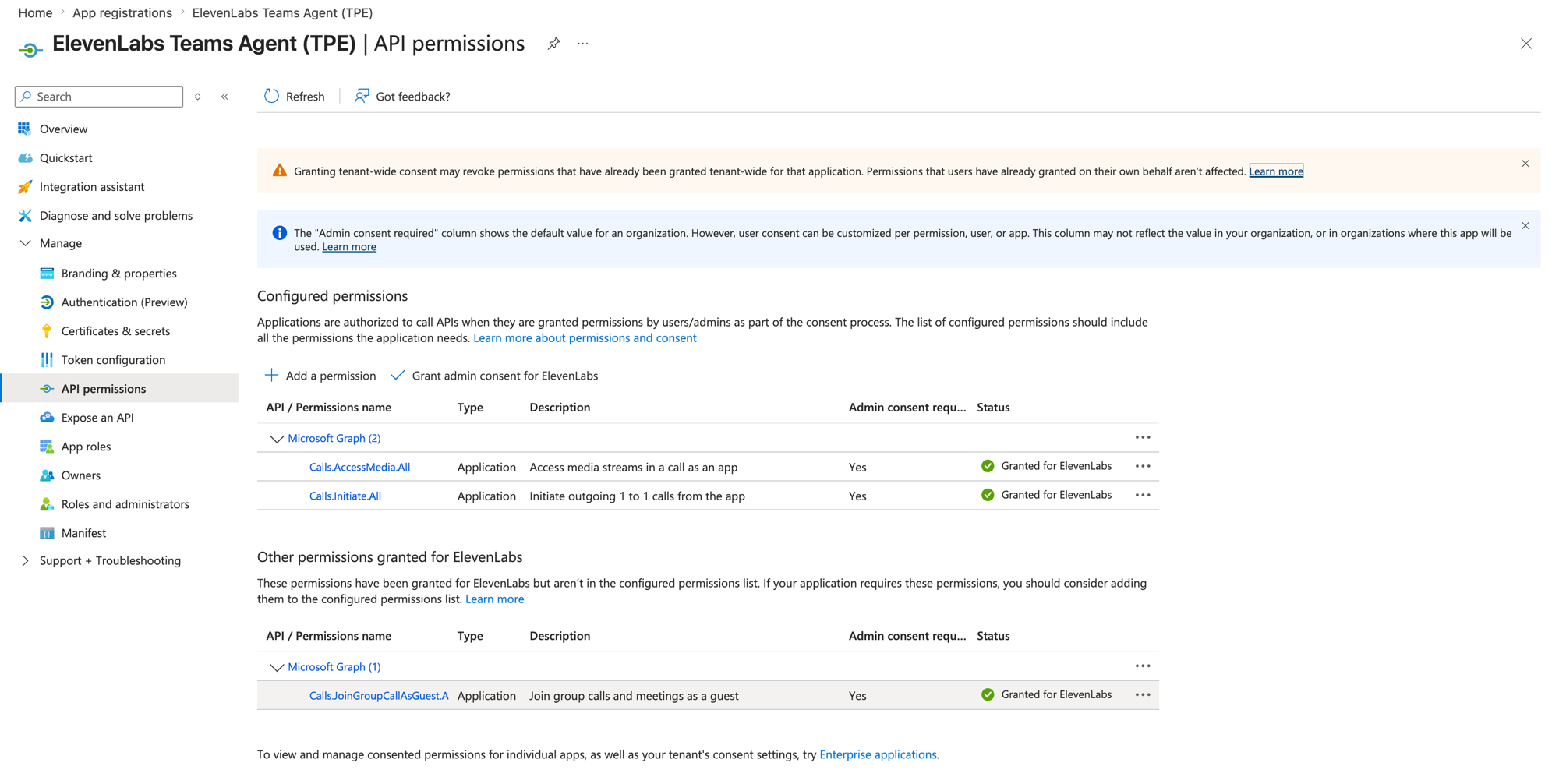

Dans le portail, vérifiez dans le centre d’administration Entra, sous App registrations → your app → API permissions : les deux autorisations doivent afficher Granted avec des coches vertes.

Étape 2 : provisionner la VM Windows, le certificat et les ports

az vm create -g $RG -n teams-media-bot --image Win2022Datacenter \
  --size Standard_D4s_v3 --admin-username azureuser --admin-password '<strong-pw>' \
  --public-ip-sku Standard --public-ip-address-dns-name elevenmediabot
az vm open-port -g $RG -n teams-media-bot --port 80,443,8445,9441 --priority 300

Sur la VM (le code natif de la plateforme média les nécessite, Windows Server ne les inclut pas par défaut) :

# VC++ runtime + Media Foundation feature (required by NativeMedia.dll)
choco install -y vcredist140
Install-WindowsFeature Server-Media-Foundation
# CA cert for the VM's FQDN via win-acme (HTTP-01), then import to LocalMachine\My
& wacs.exe --target manual --host <vm-fqdn>.cloudapp.azure.com `
  --validation selfhosting --store pfxfile --pfxfilepath C:\bot\certs --accepttos

Ouvrez les mêmes ports dans le pare-feu Windows et notez l’empreinte du certificat, le bot y associe Kestrel (443 et un port de notifications) ainsi que la plateforme média (8445).

Étape 3 : créer et exécuter le bot

Partez de l’PublicSamples/EchoBot de microsoft-graph-comms-samples, il cible net6.0 et se compile avec le SDK .NET (aucun outil de génération Visual Studio requis) :

git clone --depth 1 https://github.com/microsoftgraph/microsoft-graph-comms-samples.git C:\bot\samples
cd C:\bot\samples\Samples\PublicSamples\EchoBot\src
dotnet build EchoBot.sln -c Release

Configurez la section AppSettings de appsettings.json avec vos valeurs AadAppId, AadAppSecret, ServiceDnsName/MediaDnsName (le FQDN de la VM), CertificateThumbprint et les ports (443 pour les appels, 9441 pour les notifications, 8445 pour les médias). Ajoutez deux paramètres pour le pont ElevenLabs ci-dessous : ElevenLabsAgentId et ElevenLabsOrigin (wss://api.elevenlabs.io, ou votre hôte de résidence des données). Exécutez-le en tant que tâche planifiée ou service Windows afin qu’il continue de fonctionner après les redémarrages.

$s = New-ScheduledTaskSettingsSet -ExecutionTimeLimit (New-TimeSpan -Seconds 0) `
  -RestartCount 999 -RestartInterval (New-TimeSpan -Minutes 1) -StartWhenAvailable
Set-ScheduledTask -TaskName EchoBot -Settings $s

Remplacer l’écho par ElevenLabs

L’interface audio d’EchoBot est claire : SpeechService.AppendAudioBuffer(in) et un événement OnSendMediaBufferEventArgs(out). Remplacez son corps Azure Speech par un pont WebSocket d’agent ElevenLabs qui conserve la même interface :

public class SpeechService
{
    private readonly AppSettings _settings;
    private readonly ILogger _logger;
    private ClientWebSocket _ws;
    private bool _started;
    private bool _connecting;
    public event EventHandler<MediaStreamEventArgs> SendMediaBuffer; // agent audio -> call
    public event EventHandler FlushMedia;                            // barge-in: drop queued audio
    public SpeechService(AppSettings settings, ILogger logger) { _settings = settings; _logger = logger; }
    // Caller audio -> ElevenLabs
    public async Task AppendAudioBuffer(AudioMediaBuffer buffer)
    {
        if (!_started)
        {
            if (_connecting) return;            // a connect attempt is already in flight
            _connecting = true;
            try { await Connect(); _started = true; }
            catch (Exception ex) { _logger.Error(ex, "ElevenLabs connect failed; retry on next frame"); return; }
            finally { _connecting = false; }
        }
        if (_ws?.State != WebSocketState.Open || buffer.Length <= 0) return;
        var pcm = new byte[buffer.Length];
        Marshal.Copy(buffer.Data, pcm, 0, (int)buffer.Length);
        var msg = JsonSerializer.Serialize(new { user_audio_chunk = Convert.ToBase64String(pcm) });
        await _ws.SendAsync(Encoding.UTF8.GetBytes(msg), WebSocketMessageType.Text, true, default);
    }
    private async Task Connect()
    {
        _ws = new ClientWebSocket();
        // ElevenLabsOrigin: wss://api.elevenlabs.io, or a residency host (.eu./.in./.sg.)
        var url = $"{_settings.ElevenLabsOrigin}/v1/convai/conversation?agent_id={_settings.ElevenLabsAgentId}";
        await _ws.ConnectAsync(new Uri(url), default);
        await _ws.SendAsync(Encoding.UTF8.GetBytes(
            JsonSerializer.Serialize(new { type = "conversation_initiation_client_data" })),
            WebSocketMessageType.Text, true, default);
        _ = Task.Run(ReceiveLoop);
    }
    private async Task ReceiveLoop()
    {
        var buf = new byte[32768]; var sb = new StringBuilder();
        while (_ws.State == WebSocketState.Open)
        {
            sb.Clear(); WebSocketReceiveResult r;
            do { r = await _ws.ReceiveAsync(buf, default); sb.Append(Encoding.UTF8.GetString(buf, 0, r.Count)); }
            while (!r.EndOfMessage);
            using var doc = JsonDocument.Parse(sb.ToString());
            var type = doc.RootElement.GetProperty("type").GetString();
            if (type == "audio")            // ElevenLabs audio -> call
                Emit(Convert.FromBase64String(doc.RootElement
                    .GetProperty("audio_event").GetProperty("audio_base_64").GetString()));
            else if (type == "ping")
                await _ws.SendAsync(Encoding.UTF8.GetBytes(JsonSerializer.Serialize(new {
                    type = "pong", event_id = doc.RootElement.GetProperty("ping_event").GetProperty("event_id").GetInt32() })),
                    WebSocketMessageType.Text, true, default);
            else if (type == "interruption")  // barge-in: drop any agent audio still queued
                FlushMedia?.Invoke(this, EventArgs.Empty);
        }
    }
    // slice PCM into 20 ms / 640-byte frames the media platform expects
    private void Emit(byte[] pcm)
    {
        var all = new List<AudioMediaBuffer>(); long tick = DateTime.Now.Ticks;
        for (int off = 0; off < pcm.Length; off += 640)
        {
            var frame = new byte[640];
            Array.Copy(pcm, off, frame, 0, Math.Min(640, pcm.Length - off));
            all.AddRange(Utilities.CreateAudioMediaBuffers(frame, tick, _logger));
            tick += 20 * 10000;
        }
        if (all.Count > 0) SendMediaBuffer?.Invoke(this, new MediaStreamEventArgs { AudioMediaBuffers = all });
    }
}

Les deux côtés utilisent du PCM mono 16 kHz, il s’agit donc d’un relais base64. Configurez l’agent sur pcm_16000. Lors d’une interruption ElevenLabs (interruption de parole), le pont déclenche FlushMedia. Reliez-le à votre flux média pour supprimer tous les AudioMediaBuffer en file d’attente, sans quoi l’agent continue à parler par-dessus l’appelant. La référence complète des messages se trouve dans la documentation WebSocket. La fin d’appel et le transfert assisté sont abordés dans les sections ci-dessous.

Étape 4 : le rendre appelable dans Teams

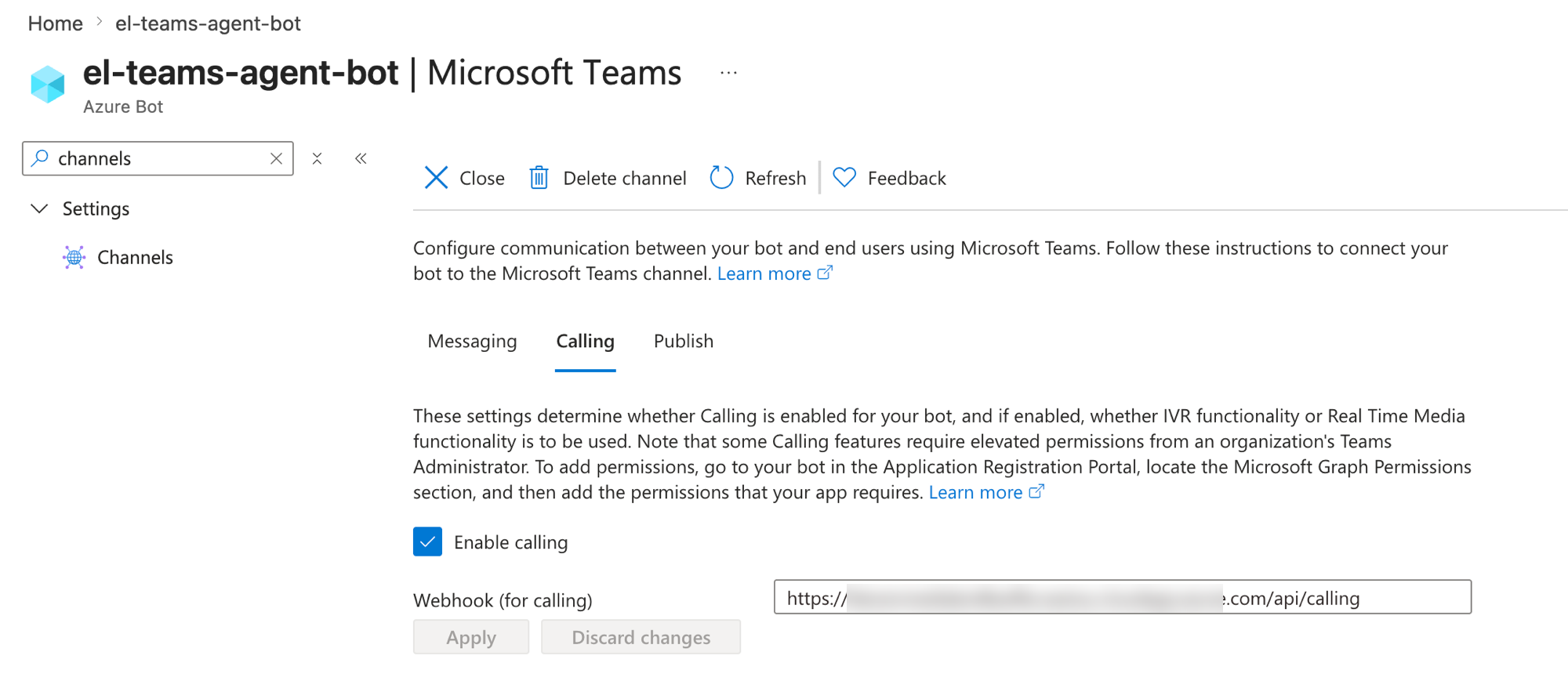

1. Activez Calling sur le canal Teams de l’Azure Bot et définissez le webhook d’appel sur https://YOUR_FQDN/api/calling :

   az bot msteams create -g $RG -n el-teams-agent-bot \
     --enable-calling --calling-web-hook "https://YOUR_FQDN/api/calling"

   Dans le portail, vous le trouverez dans votre ressource Azure Bot → Channels → Microsoft Teams → onglet Calling :





2. Créez un manifeste d’application Teams avec bots[0].supportsCalling: true et l’ID d’application du bot, puis chargez-le de façon indépendante (Apps → Manage your apps → Upload a custom app) ou publiez-le dans toute l’organisation sans l’interface : New-TeamsApp -DistributionMethod organization -Path ./bot-app.zip (module PowerShell MicrosoftTeams).

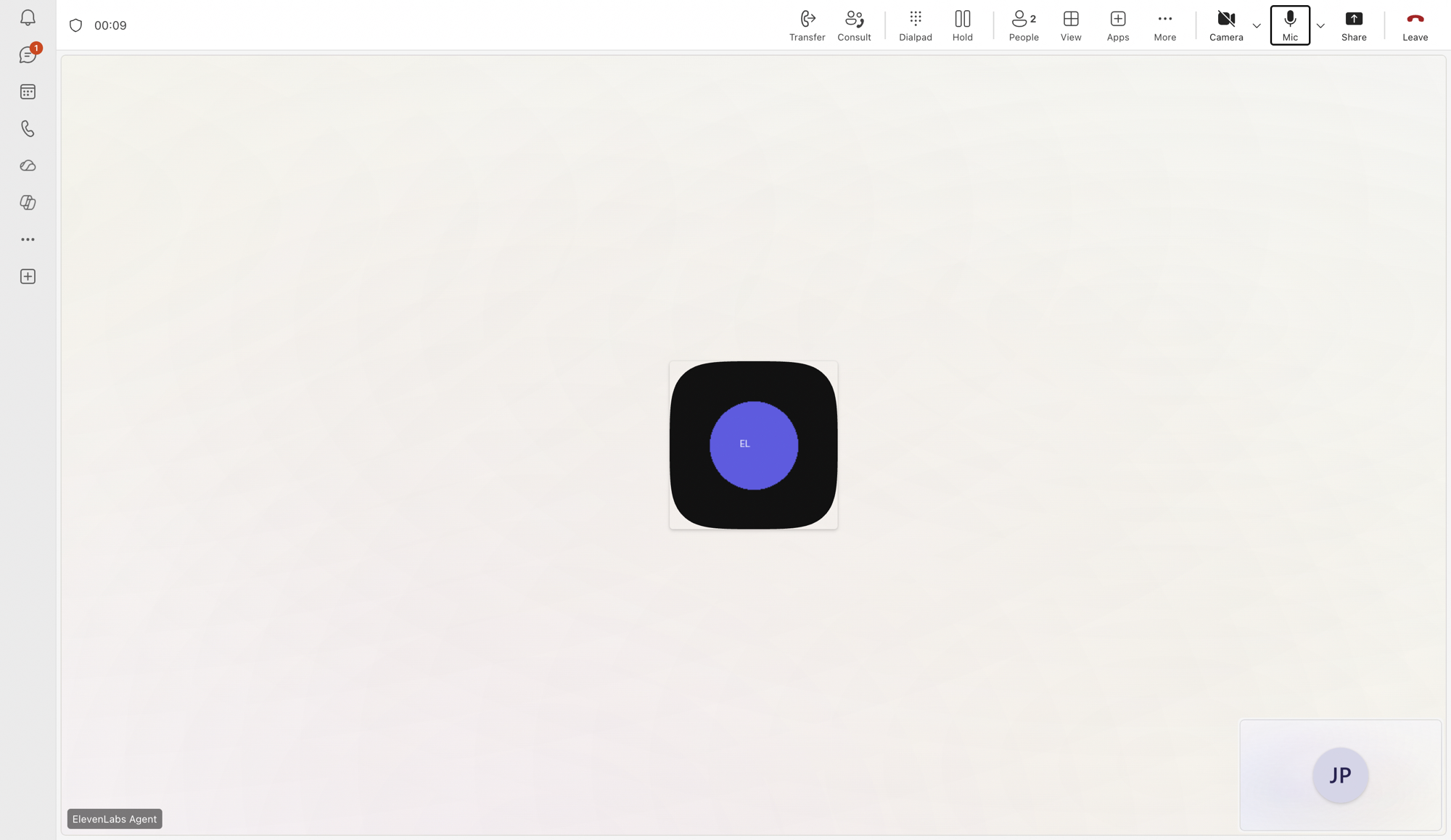

Recherchez l’application par son nom dans Teams et appelez-la, le bot répond et l’agent ElevenLabs parle.

Chat textuel (même bot)

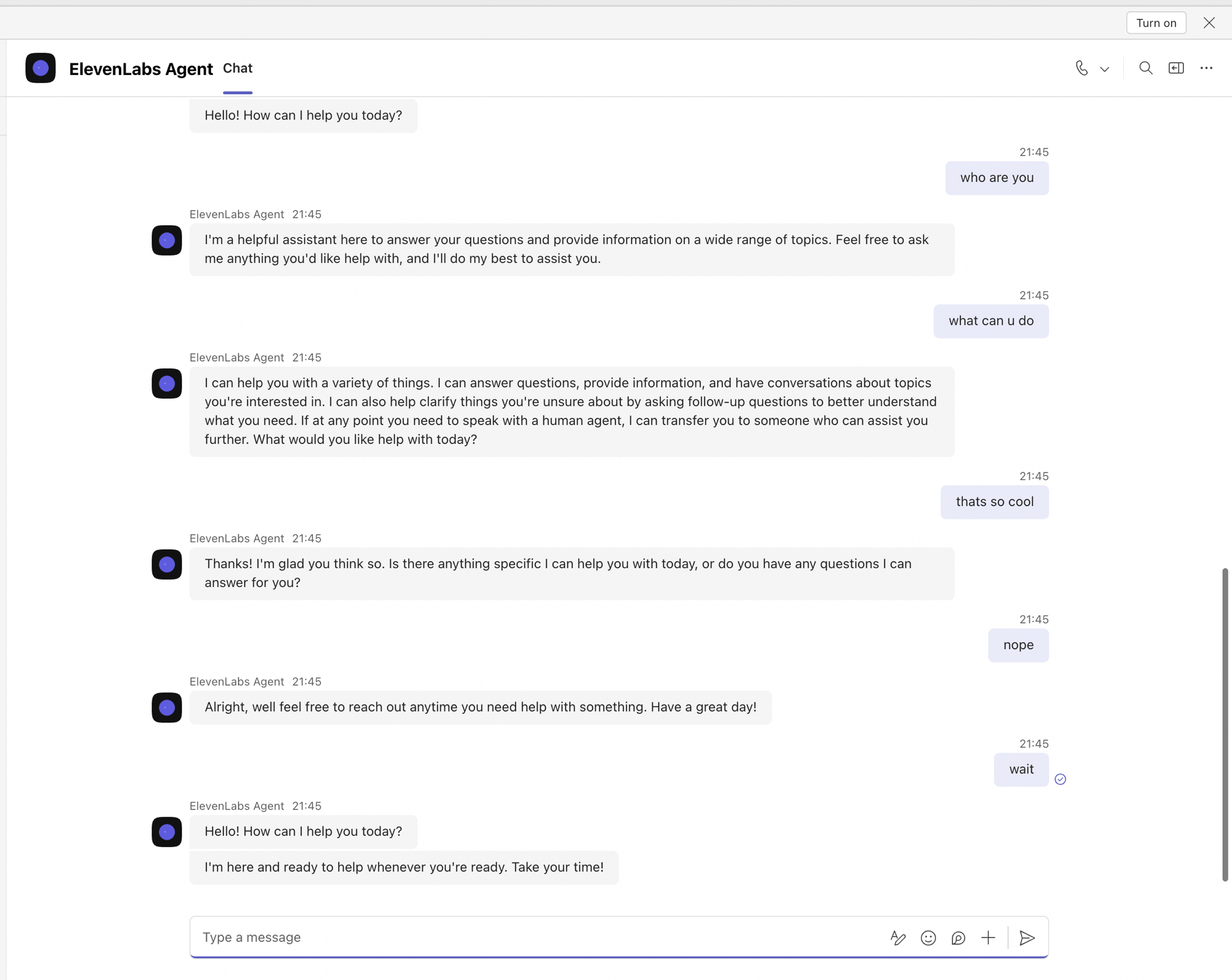

Le même Azure Bot peut également répondre aux messages textuels dans Teams, les utilisateurs peuvent donc appeler l’agent ou échanger avec lui par chat. Les appels et la messagerie sont des canaux indépendants sur le bot : le webhook d’appel gère la voix et un point de terminaison de messagerie Bot Framework (/api/messages) gère le chat.

Dirigez le point de terminaison de messagerie du bot vers l’hôte qui le sert (le bot média ou tout autre service, il ne doit pas nécessairement s’agir de la VM Windows) :

az bot update -g $RG -n el-teams-agent-bot --endpoint "https://YOUR_FQDN/api/messages"

Implémentez le point de terminaison avec le SDK Bot Framework et transmettez chaque message à l’agent en mode texte via le même WebSocket de conversation utilisé pour la voix, envoyez un événement user_message, puis lisez l’événement agent_response. Activez d’abord le champ first message dans les paramètres d’overrides de l’agent, le code ci-dessous le remplace par une valeur vide afin que la réponse traite le message de l’utilisateur plutôt que le message d’accueil de l’agent :

public class ChatBot : ActivityHandler
{
    private readonly AppSettings _settings;
    public ChatBot(AppSettings settings) => _settings = settings;
    protected override async Task OnMessageActivityAsync(
        ITurnContext<IMessageActivity> turn, CancellationToken ct)
    {
        var reply = await AskAgent(turn.Activity.Text, ct);
        await turn.SendActivityAsync(MessageFactory.Text(reply), ct);
    }
    private async Task<string> AskAgent(string text, CancellationToken ct)
    {
        using var ws = new ClientWebSocket();
        var url = $"{_settings.ElevenLabsOrigin}/v1/convai/conversation?agent_id={_settings.ElevenLabsAgentId}";
        await ws.ConnectAsync(new Uri(url), ct);
        // Suppress the agent's greeting: with no override, the first agent_response is the
        // configured first message, not the answer to this user_message.
        await Send(ws, new
        {
            type = "conversation_initiation_client_data",
            conversation_config_override = new { agent = new { first_message = "" } },
        }, ct);
        await Send(ws, new { type = "user_message", text }, ct);
        var buf = new byte[16384]; var sb = new StringBuilder();
        while (ws.State == WebSocketState.Open)
        {
            sb.Clear(); WebSocketReceiveResult r;
            do { r = await ws.ReceiveAsync(buf, ct); sb.Append(Encoding.UTF8.GetString(buf, 0, r.Count)); }
            while (!r.EndOfMessage);
            using var doc = JsonDocument.Parse(sb.ToString());
            switch (doc.RootElement.GetProperty("type").GetString())
            {
                case "agent_response":
                    return doc.RootElement.GetProperty("agent_response_event")
                              .GetProperty("agent_response").GetString();
                case "ping":
                    await Send(ws, new { type = "pong", event_id = doc.RootElement
                        .GetProperty("ping_event").GetProperty("event_id").GetInt32() }, ct);
                    break;
            }
        }
        return "Sorry, I couldn't reach the agent.";
    }
    private static Task Send(ClientWebSocket ws, object msg, CancellationToken ct) =>
        ws.SendAsync(Encoding.UTF8.GetBytes(JsonSerializer.Serialize(msg)),
            WebSocketMessageType.Text, true, ct);
}

Enregistrez-le de la manière habituelle (un CloudAdapter, le bot via AddTransient<IBot, ChatBot>() et un contrôleur /api/messages), puis ajoutez des étendues de chat à l’entrée du bot dans le manifeste :

"bots": [
  { "botId": "YOUR_APP_ID", "supportsCalling": true, "scopes": ["personal", "team", "groupChat"] }
]

Fin d’appel

Quand ElevenLabs termine la conversation (son outil End Call ferme le WebSocket), raccrochez la partie Teams :

await this.Call.DeleteAsync(); // after a short delay so the goodbye audio finishes

Transfert assisté vers un humain

L’agent déclenche un outil client personnalisé transfer_to_human. Le bot invite un utilisateur Teams dans l’appel en cours (ajout consultatif), puis se retire :

var target = new IdentitySet { User = new Identity { Id = humanObjectId } };
await this.Call.Participants.InviteAsync(target, replacesCallId: null);
// suppress the end-call hangup while transferring, and mute the bot

Dépannage
